Cad é comhla trí-bhealach aerchóirithe?

An aerchóirithe trí-bhealach comhla , ar a dtugtar freisin comhla aisiompaithe trí-bhealach nó comhla dáileadh trí-bhealach, mar phríomh-chomhpháirt rialaithe i gcóras aerchóirithe. Úsáidtear é chun treo sreafa an chuisneáin nó an uisce fuaraithe/te sa phíobán a athrú, ag baint amach feidhmeanna fuaraithe, téimh nó dáileadh uisce fuaraithe/te an chórais.

Is gnách go mbíonn comhla trí bhealach comhdhéanta de chomhlacht comhla, croí comhla, agus actuator. Bunaithe ar an gcosán sreabhach, is féidir é a roinnt ina chineál díreach tríd agus cineál dáileadh comhréireach. In aerchóiriú lárnach nua-aimseartha, aonaid coil lucht leanúna, agus córais téimh underfloor, is minic a úsáidtear comhlaí trí-bhealach i gcomhar le actuators leictreacha nó teirmeastait chun rialú uathoibríoch agus bainistíocht coigilte fuinnimh a bhaint amach.

Cad é prionsabal oibre an aerchóirithe trí-bhealach comhla ?

An aerchóirithe trí-bhealach comhla , ar a dtugtar freisin comhla dáileacháin trí-bhealach nó comhla aisiompaithe trí-bhealach, a úsáidtear go príomha chun rialáil treo sreafa an chuisneáin nó fuaraithe / uisce te i gcóras aerchóirithe, a bhaint amach an t-aistriú idir feidhmeanna fuaraithe agus téimh nó dáileadh uisce fuaraithe / te. Braitheann a phrionsabal oibre go príomha ar ghluaiseacht an chroí comhla taobh istigh den chomhlacht comhla chun an cosán sreabhach a athrú.

1. Comhdhéanamh Struchtúrtha

Tá comhla trí-bhealach comhdhéanta den chuid is mó de na codanna seo a leanas:

• Comhlacht comhla: De ghnáth déanta as copar, práis, nó cruach dhosmálta, le trí chalafoirt nasc: inlet amháin (de ghnáth inlet an chórais) agus dhá asraon (as a dtiocfaidh ciorcaid nó trealamh éagsúla faoi seach).


• Croílár Comhla: An chuid atá ag gluaiseacht taobh istigh den chomhlacht comhla, is féidir a rothlú nó a shleamhnú, a úsáidtear chun an treo sreabhadh sreabhach a athrú.


• Actuator: Áirítear leis luamhán oibriúcháin láimhe nó actuator leictreach/aeroibrithe, a úsáidtear chun croíghluaiseacht na comhla a thiomáint chun athrú treo sreafa a bhaint amach.


• Rónta: Ar nós fáinní rubair nó rónta polytetrafluoroethylene (PTFE), ag cinntiú nach sceitheadh ​​an comhla le linn oibriú.



2. Modhanna Oibriúcháin

Is féidir comhlaí trí-bhealach a roinnt i gcineálacha láimhe agus leictreacha bunaithe ar a modh rialaithe, le difríochtaí beaga i bprionsabal oibriúcháin:

(1) Comhla Trí Bhealach Láimhe

Trí rothlú an láimhseála, athraítear suíomh croí na comhla, rud a ligeann don sreabhach sa phíobán inlet sreabhadh go ceann den dá asraon nó a dháileadh go comhréireach.

De ghnáth tá dhá struchtúr bhunúsacha ag croí na comhla:

• Croílár comhla cineál L: Aistríonn sé an sreabhán chuig asraon amháin, ag baint amach feidhm "ar/as" nó feidhm lasctha.


• Croílár comhla T-cineál: Ligeann sé sreabhadh comhuaineach tríd an dá asraon, an sreabhadh a dháileadh de réir cóimheas áirithe.



(2) Comhla Trí Bhealach Leictreach

Tá croí na comhla tiomáinte ag actuator leictreach agus is féidir comharthaí rialaithe teochta nó orduithe rialtóra a fháil chun coigeartú uathoibríoch a bhaint amach.

Rothlaíonn an actuator croí na comhla, ag athrú an treo sreafa sreabhach nó an cóimheas dáileadh.

Is féidir é a nascadh le córas rialaithe teochta chun rialáil ualaigh nó rialú coigilte fuinnimh a bhaint amach.

3. Prionsabal Dáilte Sreabhán

Athrú díreach tríd (croílár comhla cineál L): Nuair a rothlaíonn an croí comhla go dtí uillinn áirithe, ní féidir leis an sreabhach sreabhadh ach ón inlet go dtí an asraon ainmnithe, agus tá an t-asraon eile dúnta.

Dáileadh Comhréireach (Croílár Comhla T-cineál): Rialaíonn uillinn uainíochta an chroí comhla méid oscailte an dá asraon, agus ar an gcaoi sin dáileadh comhréireach uisce te agus fuar a bhaint amach chun oibriú cobhsaí an chórais a chinntiú.

De ghnáth déantar suíomh croí na comhla a chinneadh le teirmeastat, rialtóir, nó coigeartú láimhe, rud a ligeann do rialáil sreafa beacht chun rialú teochta compordach agus coigilteas fuinnimh a bhaint amach.

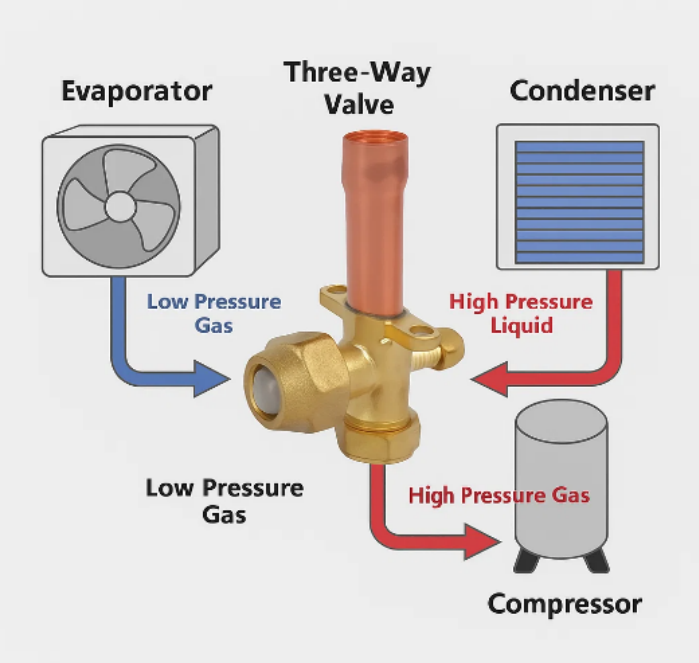

4. Léaráid Oibriúcháin

Nuair a bhíonn téamh ag teastáil ón gcóras, rothlaíonn croí na comhla chun asraon A a oscailt agus asraon B a dhúnadh, rud a ligeann d'uisce te nó cuisneán te sreabhadh chuig an trealamh téimh.

Nuair a bhíonn fuarú ag teastáil ón gcóras, rothlaíonn croí na comhla chun asraon B a oscailt agus asraon A a dhúnadh, rud a ligeann d'uisce fuar nó cuisneán fuar sreabhadh chuig an trealamh fuaraithe.

I roinnt iarratais dáileadh comhréireach, is féidir le croí na comhla asraonta A agus B a oscailt go páirteach chun meascadh uisce te agus fuar nó dáileadh sreabhadh a bhaint amach.

5. Gnéithe agus Buntáistí

Rialú Solúbtha: Is féidir treo sreafa a choigeartú de láimh nó go huathoibríoch chun oiriúnú do riachtanais ualaigh éagsúla.

Éifeachtúlacht Fuinnimh: Laghdaíonn rialú sreafa beacht trí dháileadh comhréireach dramhaíl fuinnimh.

Suiteáil Éasca: Struchtúr dlúth, is féidir é a nascadh go díreach le píopaí an chórais aerchóirithe.

Cosaint an chórais: Cosc ar ais-sreabhadh agus tionchar an chórais, ag cinntiú oibriú cobhsaí trealaimh.

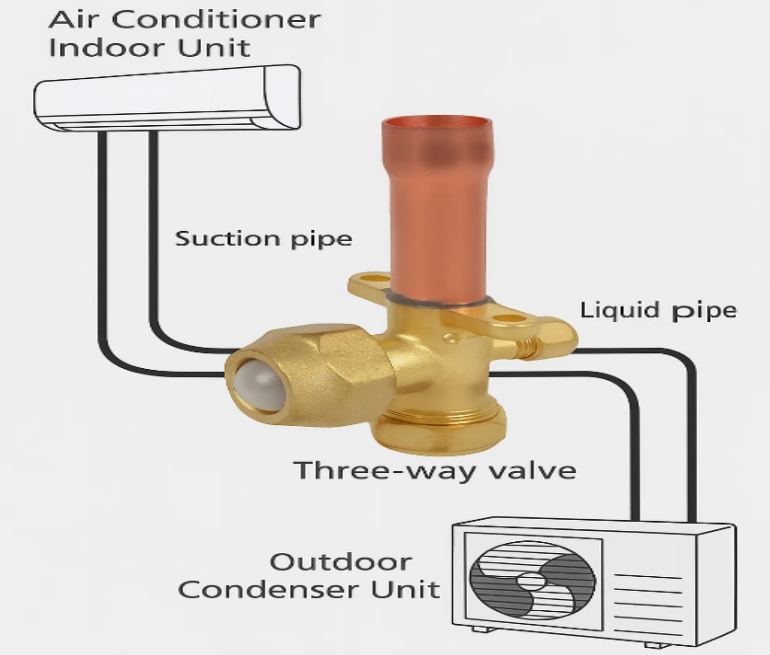

Cad iad na cineálacha córais aerchóirithe aerchóirithe trí-bhealach comhlas a úsáidtear go hiondúil i?

Úsáidtear comhlaí trí-bhealach aerchóirithe go forleathan i gcórais aerchóirithe nua-aimseartha, go príomha chun treo sreafa cuisneáin nó uisce fuaraithe / te a rialú, ag baint amach lascadh fuaraithe / teasa, dáileadh sreafa, agus rialáil ualach an chórais. Athraíonn a saintréithe iarratais beagán ag brath ar an gcineál córais.

1. Lárchórais Aerchóirithe

Cásanna Iarratais: Córais uisce nó aerchóirithe i bhfoirgnimh mhóra tráchtála, foirgnimh oifige, óstáin, malls siopadóireachta, etc.

Feidhmeanna:

• Rialaíonn sé an sreabhadh uisce fuaraithe/te chuig gléasanna teirminéil éagsúla (amhail aonaid feanchorna nó aonaid láimhseála aeir).


• Lascaítear sreabhadh an uisce nó an chuisneáin le linn lascadh an mhodha fuaraithe/téimh.


• Oibríonn sé i gcomhar le teirmeastait nó córais bhainistíochta foirgneamh (BMS) chun oibriú uathoibríoch rialaithe agus coigilte fuinnimh a bhaint amach.



Buntáistí: Is féidir leis feistí críochfoirt iomadúla a rialú go lárnach, ag cinntiú cobhsaíocht agus compord an chórais.

2. Córas Críochfoirt Aonad Coil Fan (FCU).

Cásanna Iarratais: Oifigí, seomraí comhdhála, bardaí ospidéil, seomraí óstáin, etc.

Feidhm:

• Rialaíonn sé sreabhadh uisce fuar nó te isteach san aonad coil lucht leanúna chun teocht faoi dhíon a rialáil.
• Le actuator leictreach, is féidir leis sreabhadh uisce a dháileadh go huathoibríoch bunaithe ar chomharthaí rialaithe teocht an tseomra.



Buntáistí: Ceadaíonn coigeartú teochta neamhspleách do gach seomra nó limistéar, feabhas a chur ar chompord agus éifeachtúlacht fuinnimh.

3. Córas Téamh Underfloor (Téamh Radiant Urlár)

Cásanna Iarratais: Foirgnimh chónaithe, Villas, foirgnimh phoiblí, agus áiteanna eile a úsáideann téamh uisce-bhunaithe faoin urlár.

Feidhm:

• Dáileann sé uisce te ar phíopaí teasa faoin urlár i gcriosanna éagsúla chun téamh criosaithe a bhaint amach.
• In éineacht le teirmeastat, cuireann sé ar chumas rialú uathoibríoch teocht faoi dhíon.



Buntáistí: Déantar rialú compordach ar theocht an tseomra a bhaint amach trí dháileadh beacht sreabhadh uisce te agus fuinneamh a shábháil.

4. Córas Ilroinnte Aerchóirithe (VRF/VRV)

Cásanna Iarratais: Coimpléisc tráchtála meánmhéide go mórmhéid, foirgnimh oifige, agus áiteanna eile a dteastaíonn córais aerchóirithe il-scoilte uathu.

Feidhm:

• Rialaíonn sé sreabhadh an chuisneáin chuig an aonad faoi dhíon nó chuig an aonad aisghabhála teasa nuair a aistrítear idir modhanna fuaraithe agus téimh.
• Oibríonn sé le rialtóir an chórais chun rialú teochta neamhspleách agus bainistíocht coigilte fuinnimh a bhaint amach i gcriosanna iolracha.



Buntáistí: Cinntíonn sé oibriú éifeachtach na gcóras il-scoilte agus feabhsaíonn sé compord laistigh.

5. Córas Caidéal Teas

Cásanna Iarratais: Córais chónaithe nó tráchtála aerfhoinse/teaschaidéil foinse talún.

Feidhm:

• Tuigeann sé an t-aistriú idir modhanna teasa agus fuaraithe, ag athrú treo sreafa an chuisneáin nó an uisce.
• Oibríonn sé le córais rialaithe uathoibríoch chun éifeachtúlacht fuinnimh a fheabhsú.



Buntáistí: Baintear amach cúrsaíocht fuaraithe agus téimh agus rialú coigilte fuinnimh trí athrú comhla trí bhealach.

Cad iad na difríochtaí idir comhla trí-bhealach leictreach agus comhla trí-bhealach láimhe?

Is féidir comhlaí trí-bhealach aerchóirithe a roinnt ina chomhlaí trí-bhealach láimhe agus comhlaí trí-bhealach leictreacha bunaithe ar a modh rialaithe. Tá difríocht shuntasach eatarthu maidir le hoibriú, cásanna iarratais agus feidhmíocht an chórais.

1. Gnéithe de Chomhla Trí Bhealach Láimhe

Struchtúr Simplí: Go tipiciúil comhdhéanta de chomhlacht comhla agus láimhseáil, gan aon comhpháirteanna leictreacha.

Oibriú Solúbtha: Oiriúnach do chórais bheaga nó cásanna nach mbíonn gá le hathrú go minic.

Costas Íseal agus Cothabháil Simplí: Níl aon soláthar cumhachta nó comhartha rialaithe ag teastáil, rud a fhágann go bhfuil ard-iontaofacht ann.

Teorainneacha: Ní féidir rialú iargúlta nó coigeartú uathoibrithe a bhaint amach; bíonn tionchar ag idirghabháil dhaonna ar chruinneas coigeartaithe.

2. Gnéithe de Chomhla Trí Bhealach Leictreach

Rialú Uathoibrithe: Tiomáinte ag actuator leictreach, is féidir leis comharthaí a fháil ó theirmeastat nó rialú córais.

Coigeartú Ard-Beachtais: An féidir dáileadh sreabhadh comhréireach 0-100% a bhaint amach, ag oiriúnú d'athruithe ualaigh.

Coigilt Fuinnimh agus Ard-Éifeachtúlacht: In éineacht le córas rialaithe cliste, is féidir leis sreabhadh uisce nó treo sreabhadh cuisneáin a choigeartú de réir riachtanais iarbhír, ag laghdú tomhaltas fuinnimh.

Suiteáil agus Cothabháil: Éilíonn soláthar cumhachta agus iniúchadh actuator rialta; tá cothabháil níos casta ná comhlaí láimhe.

Feidhmchláir Leathan: Oiriúnach do chórais aerchóirithe lárnacha, aonaid coil lucht leanúna, córais il-scoilte, córais téimh faoin urlár, agus cásanna eile a dteastaíonn coigeartú uathoibríoch orthu.

Cad iad na paraiméadair ba cheart a mheas nuair a bhíonn comhla trí-bhealach á roghnú?

1. Trastomhas Ainmniúil comhla: Is é trastomhas ainmniúil na comhla an paraiméadar is bunúsaí nuair a roghnaítear comhla trí bhealach, toisc go gcinnfidh sé an meaitseáil idir an comhla agus an píobán. Mar thoradh ar thrastomhas atá ró-bheag beidh friotaíocht ró-shreabhadh ann, rud a chuireann isteach ar bhrú an chórais agus ar sholáthar uisce nó ar chumas fuaraithe trealaimh críochfoirt; méadóidh trastomhas atá ró-mhór costas agus áitiú spáis, agus d'fhéadfadh sé go dtiocfadh rialáil sreabhadh míchruinn. Go ginearálta, ba cheart an trastomhas ainmniúil comhla cuí a roghnú bunaithe ar ráta sreafa dearadh an chórais agus trastomhas píopa chun oibriú rianúil an chórais a chinntiú.

2. Saintréithe Sreabhadh agus Luach CV: De ghnáth déantar cumas sreabhadh comhla trí-bhealach a chur in iúl ag a luach Cv, is é sin an ráta sreafa in aghaidh an bhrú aonaid. Cinntíonn roghnú an luach Cv i gceart go n-oireann oscailt na comhla le ráta sreafa an chórais, agus mar sin déantar rialú beacht. Maidir le comhlaí rialaithe comhréireacha (cosúil le comhlaí T-cineál), ba cheart go mbeadh an cuar sreafa chomh cobhsaí agus is féidir chun dáileadh aonfhoirmeach uisce te agus fuar nó cuisneáin a áirithiú, ag seachaint luaineachtaí teochta nó éagobhsaíocht sa chóras.

3. Ábhar comhla: Bíonn tionchar díreach ag an ábhar comhla ar a fhriotaíocht creimeadh, ar fhriotaíocht brú, agus ar shaol na seirbhíse. Áirítear le hábhair chomhlachta comhla coitianta copar, práis, cruach dhosmálta, agus plaistigh (cosúil le PVC nó PP). Úsáidtear comhlaí copair nó práis go coitianta i gcórais uisce, agus tá comhlaí cruach dhosmálta oiriúnach do chórais a bhfuil riachtanais ardfhriotaíochta creimeadh nó meáin cheimiceacha acu. Tá comhlaí plaisteacha oiriúnach do chórais íseal-teocht nó uisce beag. Ba cheart go mbeadh roghnú ábhair bunaithe ar mheaitseáil réasúnta idir cineál meán, teocht agus riachtanais an chórais.

4. Rátáil Brú: Tagraíonn rátáil brú comhla trí-bhealach don uasbhrú oibre is féidir leis an gcomhla a sheasamh. Nuair a roghnaíonn tú, cinntigh go bhfuil brú rátáilte na comhla níos airde ná brú oibre uasta an chórais chun sceitheadh ​​nó damáiste a sheachaint. I gcórais cuisniúcháin ardbhrú nó córais aerchóirithe tionsclaíocha, ba cheart comhlaí rátáilte ardbhrú a roghnú chun oibriú sábháilte fadtéarmach a áirithiú.

5. Modh Rialaithe: Is féidir comhlaí trí-bhealach a rialú de láimh nó go leictreach. Tá comhlaí láimhe oiriúnach do chórais bheaga nó do chásanna nach bhfuil gá le coigeartuithe minice; tá siad simplí a oibriú agus íseal i gcostas. Cumasaíonn comhlaí leictreacha, arna dtiomáint ag actuator, rialú iargúlta agus coigeartú uathoibrithe. Tá siad oiriúnach le haghaidh aerchóirithe lárnach, aonaid coil lucht leanúna, córais il-scoilte, agus córais téimh underfloor, agus is féidir iad a úsáid le teirmeastait nó le córais bainistíochta foirgneamh chun compord an chórais agus éifeachtacht fuinnimh a fheabhsú.

Réamhchúraimí chun Comhlaí Trí Bhealach a Shuiteáil

1. Deimhnigh Múnla agus Sonraíochtaí Comhla: Roimh an tsuiteáil, deimhnigh go cúramach go bhfuil múnla, trastomhas, cineál croí na comhla, ábhar agus modh rialaithe na comhla trí-bhealach ag teacht le riachtanais dearadh an chórais. D’fhéadfadh go mbeadh sreabhadh neamhleor mar thoradh ar shamhlacha nó trastomhais míchearta, go gcailltear brú méadaithe ar an gcóras, nó go dteipfeadh ar an treo sreafa riachtanach a bhaint amach.

2. Seiceáil Ionracas comhla: Sula ndéantar é a shuiteáil, seiceáil an comhla le haghaidh scratches, scoilteanna, rónta damáiste, nó jamming croí comhla a tharla le linn iompair. Aon neamhghnáchaíochtaí a athsholáthar nó a dheisiú go pras chun sceitheadh ​​nó mífheidhmeanna a chosc le linn oibriú an chórais.

3. Coinnigh Píblínte Glan: Sula ndéantar é a shuiteáil, glan na píopaí táthú slaig, neamhíonachtaí, ola, etc., chun rudaí eachtracha a chosc ó dhul isteach sa chomhla agus is cúis le jamming croí comhla nó droch-shéalaithe. Maidir le córais uisce fuar nó te, ba chóir na píopaí a ghlanadh roimh shuiteáil comhla.

4. Treo Suiteála agus Marcálacha Treo Sreafa: De ghnáth bíonn marcálacha soiléire treo sreafa ag comhlaí trí-bhealaigh (saigheada nó marcanna asraon "A/B"). Le linn na suiteála, ní mór an comhla a shuiteáil i gceart de réir an treo sreafa deartha. Is féidir le treoshuíomh suiteála mícheart a bheith ina chúis le mífheidhmiú comhlaí, go dteipeann orthu sreabhadh a aistriú nó a dháileadh i gceart, agus fiú damáiste a dhéanamh do chroílár agus rónta na comhla.

5. Cinntigh Comhaxiality Comhla le Píblíne: Le linn na suiteála, cinntigh go bhfuil ais na comhla ailínithe leis an bpíblíne chun strus míchothrom a sheachaint ar an gcomhlacht comhla. Is féidir le mí-ailíniú nó nasc éigean damáiste a dhéanamh do rónta comhla, subháil croí comhla a chur faoi deara, nó sceitheadh ​​ag an gcomhéadan.

6. Séalaithe agus Tightening Comhéadain: Comhéadain Snáithithe: Bain úsáid as téip shéalaithe nó séalaithe chun ró-ghéarú a sheachaint agus dífhoirmiú an chomhlachta comhla a dhéanamh. Comhéadain Flanged: Déan boltaí níos doichte go cothrom chun tiúchan strus agus sceitheadh ​​a chosc. Comhéadain Táthaithe: Tabhair aird ar theocht agus ar shuíomh táthú chun cosc ​​a chur ar slaig weld ó dul isteach sa chomhla.

7. Seachain Strus Díreach nó Creathadh: Tar éis a shuiteáil, seachain teannas nó creathadh píblíne a chur i bhfeidhm go díreach ar an gcomhlacht comhla. Úsáid tacaíochtaí nó dúntóirí píblíne chun strus a laghdú agus saol na comhla a leathnú.

8. Naisc Leictreach le haghaidh Comhlaí Trí Bhealach Leictreach: Maidir le comhlaí trí-bhealach leictreacha, ba cheart sreanga a nascadh i gceart de réir an lámhleabhair threoracha, ag cinntiú go bhfuil comhartha rialaithe maith, voltas soláthair cumhachta, agus talamh. Tar éis a shuiteáil, seiceáil oibriú an actuator chun a chinntiú go bhfeidhmíonn sé i gceart, ag seachaint earráidí sreangú a d'fhéadfadh cosc ​​a chur ar an gcomhla ó choigeartú go huathoibríoch.

9. Suíomh Suiteáil agus Spás Cothabhála: Ba chóir an comhla trí-bhealach a shuiteáil i suíomh a éascaíonn oibriú, cigireacht agus cothabháil. Cinntigh go bhféadfaidh an gas comhla nó an actuator oibriú go saor agus go leor spáis a fhágáil le haghaidh cothabhála nó athsholáthair sa todhchaí.

10. Coimisiúnú Córais Tar éis Suiteáil: Tar éis a shuiteáil, déan tástáil láimhe nó leictreach ar an gcomhla chun a fheidhmíocht aistrithe, dáileadh sreafa agus séalaithe a sheiceáil. Má aimsítear aon neamhghnáchaíochtaí, déan an comhla a choigeartú nó a athsholáthar go pras chun oibriú sábháilte agus cobhsaí a chinntiú tar éis tosaithe an chórais.

Tá an aerchóirithe trí-bhealach comhla Is príomh-chomhpháirt rialaithe é i gcórais aerchóirithe, a úsáidtear go príomha chun sreabhadh an chuisneáin nó an uisce fuaraithe/te a rialú, chun aistriú idir fuarú agus téamh a bhaint amach, agus uisce fuaraithe/te a dháileadh. Athraíonn sé an cosán sreabhach trí ghluaiseacht an chroí comhla agus is féidir é a oibriú de láimh nó go huathoibríoch le actuator leictreach. Úsáidtear comhlaí trí-bhealach go forleathan in aerchóiriú lárnach, aonaid coil lucht leanúna, téamh underfloor, córais il-scoilte, agus córais caidéil teasa, ag feabhsú compord an chórais, éifeachtúlacht fuinnimh agus cobhsaíocht oibriúcháin. Tá roghnú cuí, suiteáil cheart, agus cothabháil rialta ríthábhachtach chun oibriú iontaofa fadtéarmach na comhla trí-bhealach a chinntiú.
